图示桁架杆1的内力为（ ）。

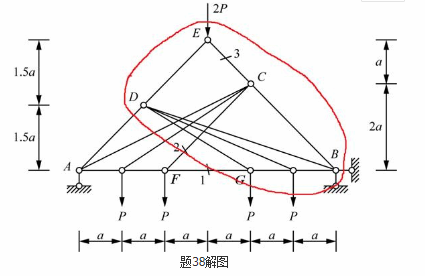

如题38解图所示，三角形刚片ACF和三角形刚片BDG通过杆AD和杆BC组成的瞬铰E，以及杆1相连接，形成一个无多余约束的大刚片。首先，对整体进行竖向受力分析，求出支座B的竖向反力FBy＝3P。然后，取BEDG部分（见圈内）为隔离体进行受力分析。根据结点C的受力平衡，刚片ACF中被截开的三根杆合力为零，则该合力对E点的力矩也为零，因此对E点取矩时，不考虑这三杆所产生的力矩作用，由∑ME＝0，N1×3a＋P×a＋P×2a－3P×3a＝0，解得：N1＝2P（受拉）。
