根据开环传递函数的对数坐标图判断其闭环系统的稳定性。（　　）

• A.系统稳定，增益裕量为a
• B.系统稳定，增益裕量为b
• C.系统不稳定，负增益裕量为a
• D.系统不稳定，负增益裕量为b

查看答案 纠错

答案： B

本题解析：

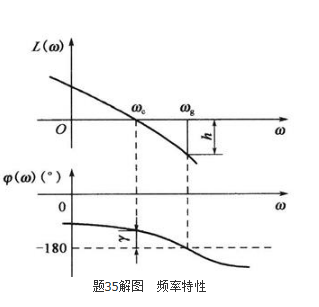

如题35解图所示。

根据解析图可知，

在数坐标图（伯德图）中，相角裕度表现为L（ωc）=0dB处的相角φ（ωc）与﹣180。水平线之间的角度差γ。对于题中所示的稳定系统，其对数幅值裕度h>0dB，相角裕度为正值，即γ>0。因此解析图中，幅值裕度（增益裕度）为b>0，相角裕度为a>0，该系统稳定。
