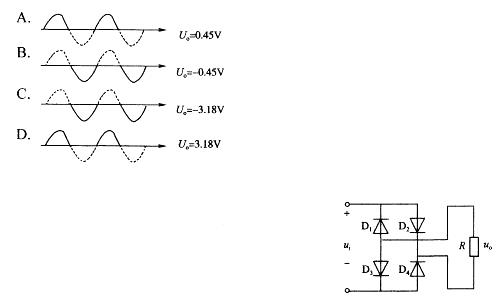

图示电路中，ui = 10sinωt，二极管D2因损坏而断开，这时输出电压的波形和输出电压的平均值为：

• A.见图A
• B.见图B
• C.见图C
• D.见图D

查看答案 纠错

答案： C

本题解析：

提示 该电路为二极管的桥式整流电路，当D2 二极管断开时，电路变为半波整流电路，输入电压的交流有效值和输出直流电压的关系为U0=0. 45Ui，同时根据二极管的导通电流方向可得U0=-3. 18V。

更新时间：2022-01-02 18:06
