试画图说明短期成本曲线相互之间的关系

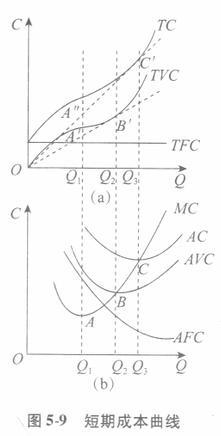

短期成本曲线共有7条，分别是总成本TC曲线、总可变成本TVC曲线、总固定成本TFC曲线及相应的平均成本AC曲线、平均可变成本‘4VC曲线、平均固定成本AFC曲线和边际成本MC曲线。 由短期生产的边际报酬递减规律出发，可以得到短期边际成本MC曲线是U形的，如图5-9(b)所示。
所以MC曲线的U形特征决定了TC曲线和7TVC曲线的斜率和形状，而且TC曲线和TVC曲线的斜率是相等的。在图5-9中，MC曲线的下降段对应TC曲线和TVC曲线的斜率递减段；MC曲线的上升段对应TC曲线和TVC曲线的斜率递增段；MC曲线的最低点A（即MC曲线斜率为零时的点）分别对应的是TC曲线和TVC曲线的拐点A”和A’：这也就是在Q=Q1的产量上，A、A’和A”三点同在一条垂直线上的原因。此外，由于总固定成本TFC是一个常数，而且rc(Q)=TVC( Q)+ TFC，所以TFC曲线是一条水平线，TC曲线和TVC曲线之间的垂直距离刚好等于不变的TFC值。
平均量与边际量之间的关系是：只要边际量大于平均量，则平均量上升；只要边际量小于平均量，则平均量下降；当边际量等于平均量时，则平均量达到极值点（即极大值点或极小值点）。 关于AC曲线：由U型的MC曲线决定的AC曲线一定也是U形的。AC曲线与MC曲线一定相交于AC曲线的最低点C，在C点之前，MCAC，则AC曲线是上升的：此外，当AC曲线达到最低点C时，TC曲线一定有一条从原点出发的切线，切点为C’，切线的斜率就表示曲线,4C的最小值。这就是说，在图5-9中当Q= Q3时，AC曲线最低点C和TC曲线的切点C’一定处于同一条垂直线上。 相类似地，关于AVC曲线：由U形的MC曲线决定的AVC曲线一定也是LT形的。_4VC曲线与MC曲线一定相交于AVC曲线的最低点日。在日点之前，MC<.4 VC，则AVC曲线是下降的；在B点之后，MC >,4VC.则AVC曲线是上升的。此外，当AVC曲线达到最低点B时，TVC曲线一定有一条从原点出发的切线，切点为B’，切线的斜率表示睦线4 VC的最小值.这就是说，在图5-9中当Q=Q2时，AVC曲线的最低点B和TVC曲线的切点B’一定处于同一条垂直线上。 由于AFC(Q)=TFC/Q，所以AFC曲线是一条斜率为负的曲线：而且又由于AC(Q) =AVC(Q)+AFC( Q)，所以每一个产量的AC曲线和AVC曲线之间的垂直距离等于该产量的AFC曲线的高度。
