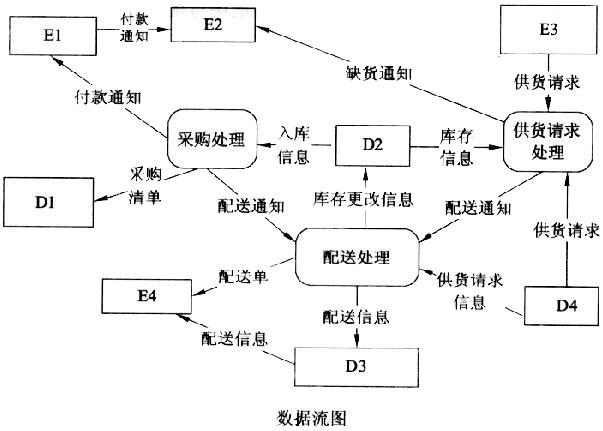

假设某大型商业企业由商品配送中心和连锁超市组成,其中商品配送中心包括采购、财务、配送等部门。为实现高效管理,设计了商品配送中心信息管理系统,其主要功能描述如下:1.系统接收由连锁超市提出的供货请求,并将其记录到供货请求记录文件。2.在接到供货请求后,从商品库存记录文件中进行商品库存信息查询。如果库存满足供货请求,则给配送处理发送配送通知;否则,向采购部门发出缺货通知。3.配送处理接到配送通知后,查询供货请求记录文件,更新商品库存记录文件,并向配送部门发送配送单,在配送货品的同时记录配送信息至商品配送记录文件。4.采购部门接到缺货通知后,与供货商洽谈,进行商品采购处理,合格商品入库,并记录采购清单至采购清单记录文件、向配送处理发出配送通知,同时通知财务部门给供货商支付货款。该系统采用结构化方法进行开发,得到待修改的数据流图如下图所示。

中级软件设计师,章节练习,案例分析

使用[说明]中的词语,给出上图中外部实体E1至E4的名称和数据存储D1至D4的名称。

查看答案 纠错
答案:
本题解析:

1、E1:财务部门 E2:采购部门 E3:连锁超市 E4:配送部门 D1:采购清单记录文件 D2:商品库存记录文件 D3:商品配送记录文件 D4:供货请求记录文件

问题一主要考查DFD中的外部实体和数据存储,由于在题干中已经提到“系统接收由连锁超市提出的供货请求,并将其记录到供货请求记录文件”,因此可以明确出“连锁超市”外部实体和“供货请求记录文件”数据存储;对应到DFD图中为E3和D4。描述中的第二项提出“从商品库存记录文件中进行商品库存信息查询。如果库存满足供货请求,则给配送处发送配送通知;否则,向采购部门发出缺货通知”,因为配送通知需要发送到采购部门,因此采购部门将成为系统的外部实体;同时,商品库存记录文件能够提供库存信息,所以DFD图中E2和D2分别为采购部门和商品配送记录文件。第三项需求“配送处理接到配送通知后,查询供货请求记录文件,更新商品库存记录文件,并向配送部门发送配送单,在配送货品的同时记录配送信息至商品配送记录文件”,所以配送处理需要查询供货请求记录文件,更新商品库存记录文件与商品配送记录文件,因此D3为商品配送记录文件;采购处理需要记录采购清单同时通知财务部门,所以E1应该为财务部门,D1为采购清单记录文件,剩下的E4则为配送部门。DFD中出现的错误数据流为:E1到E2,E1与E2的数据流不属于系统的范围;D3到E4,多余的数据流;D2到采购处理,数据流方向错误;D4到供货请求处理,数据流方向错误。需要补充的数据流为:E2到采购处理,因为E2是采购部门,采购部门需要给采购处提供入库商品信息;采购处到D2需要一条数据流,因为采购处理需要更改库存信息;供货请求处理到D4需要一条数据流,因为供货请求处理需要记录供货请求信息。
