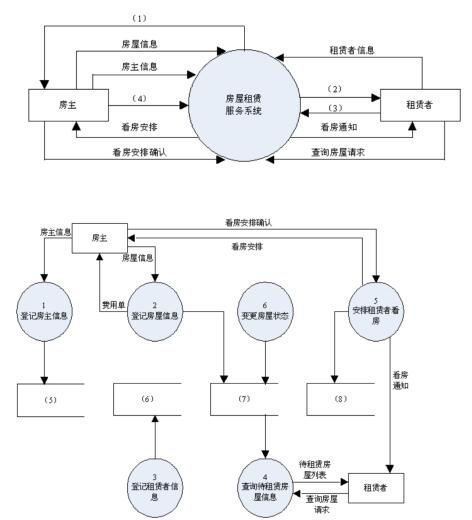

某房屋租赁公司欲建立一个房屋租赁服务系统,统一管理房主和租赁者的信息,从而快速地提供租赁服务。该系统具有以下功能:1.登记房主信息。对于每名房主,系统需登记其姓名、住址和联系电话,并将这些信息写入房主信息文件。2.登记房屋信息。所有在系统中登记的房屋都有一个唯一的识别号(对于新增加的房屋,系统会自动为其分配一个识别号)。除此之外,还需登记该房屋的地址、房型(如平房、带阳台的楼房、独立式住宅等)、最多能够容纳的房客数、租金及房屋状态(待租赁、已出租)。这些信息都保存在房屋信息文件中。一名房主可以在系统中登记多个待租赁的房屋。3.登记租赁者信息。所有想通过该系统租赁房屋的租赁者,必须首先在系统中登记个人信息,包括:姓名、住址、电话号码、出生年月和性别。这些信息都保存在租赁者信息文件中。4.租赁房屋。已经登记在系统中的租赁者,可以得到一份系统提供的待租赁房屋列表。一旦租赁者从中找到合适的房屋,就可以提出看房请求。系统会安排租赁者与房主见面。对于每次看房,系统会生成一条看房记录并将其写入看房记录文件中。5.收取手续费。房主登记完房屋后,系统会生成一份费用单,房主根据费用单交纳相应的费用。6.变更房屋状态。当租赁者与房主达成租房或退房协议后,房主向系统提交变更房屋状态的请求。系统将根据房主的请求,修改房屋信息文件。数据流图10-1和图10-2分别给出了该系统的顶层数据流图和0层数据流图。

中级软件设计师,章节练习,案例分析

【问题1】使用[说明]中给出的词汇,将数据流图中(1)~(4)处的数据流补充完整。【问题2】使用[说明]中给出的词汇,将数据流图中的(5)~(8)补充完整。【问题3】数据流程图中缺失了三条数据流,请指出这三条数据流的起点、终点和数据流名称。

查看答案 纠错
答案:
本题解析:

【问题1】(1)费用单(2)待租赁房屋列表 (3)看房请求(4)变更房屋状态请求【问题2】(5)房主信息文件(6)租赁者信息文件(7)房屋信息文件(8)看房记录文件【问题3】(1)起点:房主 终点:变更房屋状态 数据流名称:变更房屋状态请求(2) 起点:租赁者 终点:登记租赁者信息数据流名称:租赁者信息(3) 起点:租赁者 终点:安排租赁者看房数据流名称:看房请求

更新时间:2021-11-20 08:24
